Y20X系列翼闸
广东依时利科技有限公司Y20X系列翼闸是人流通道的控制设备,全部采用304不锈钢材质,依据防潮、防尘、防水国际规范设计;箱体在标准化设计基础上,激光下料、开孔,一次成型技术、机械化拉丝工艺,模块化对接,易于装卸维护,互换程度高。用于人员出、入口需要进行控制的地方,如饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。翼闸的使用可以使人流有序的通过通道。
联系我们
  • 深圳总部电话:0755-2780 8111
  • 东莞分部电话:0769-2229 9030
  •                      0769-2229 9050
  • 邮件:18998066928@189.cn

设备介绍


     广东依时利科技有限公司智能翼闸(挡闸)是主要针对人员通道进行智能管理的高科技产品,是智能三辊闸和摆闸的升级产品,该产品加工精细、功能齐全、档次高,主要用于高档小区、智能大厦、宾馆、地铁、码头、会所等高档场所。
     广东依时利科技有限公司翼闸将机械、电子、微处理器控制及各种身份识别技术有机地融为一体,方便将IC卡、ID卡、条码平台、指纹、人脸等识别设备集成在本设备上,通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等,协调实现对通道智能化控制与管理等。


      智能翼闸分为
      单机芯:用于单通道和多通道;

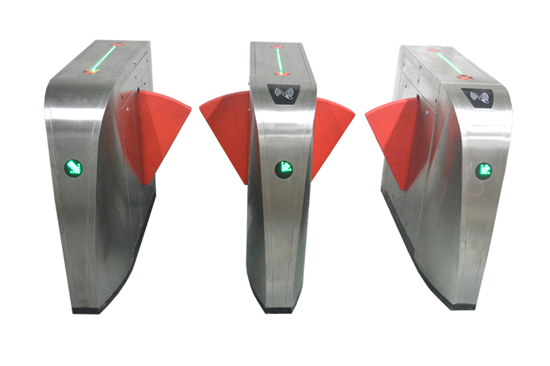

      双机芯:用于多通道,如下图所示:两边机芯为单机芯,中间的为双机芯


翼闸适用场所



◆办公场所:商务大厦、政府机关等;

◆科教单位:院校、研究所、图书馆等;

◆商业服务场所:超市、商场、宾馆、会所、银行等;

◆休闲娱乐场所:公园、景区、游乐场等;

◆运输站点:汽车站、火车站、地铁站、机场等

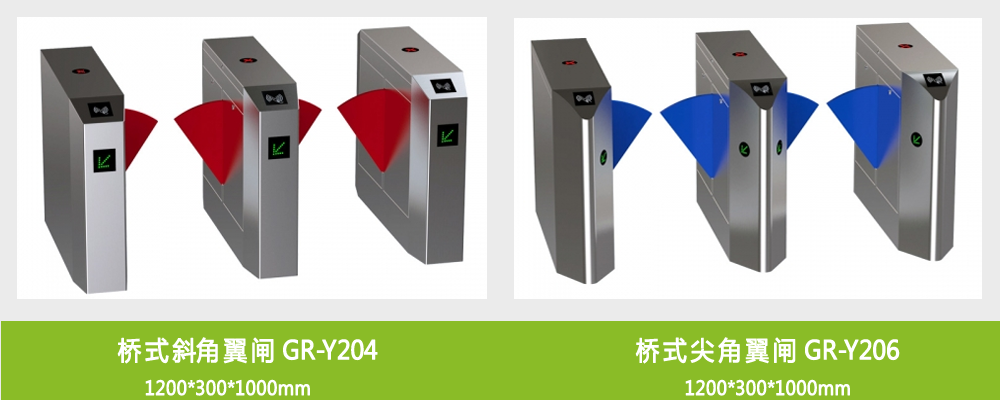

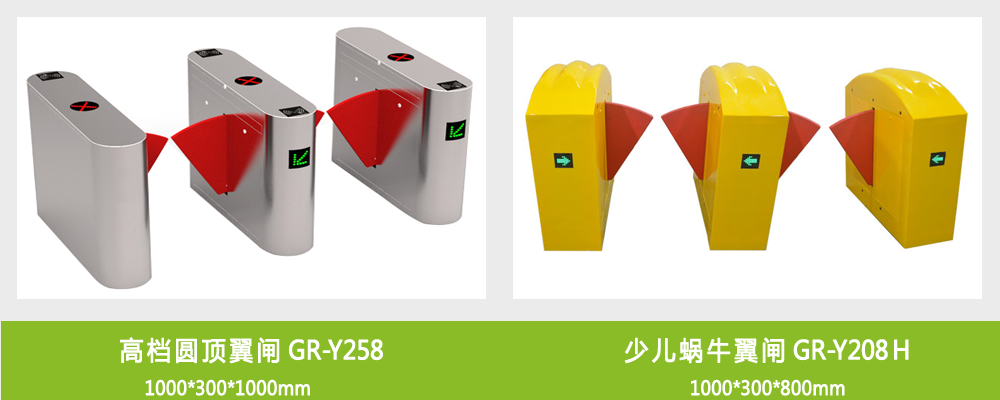

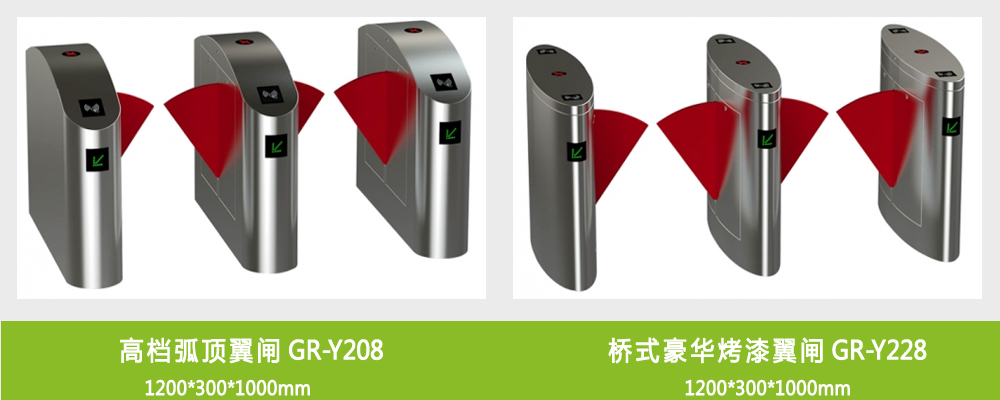

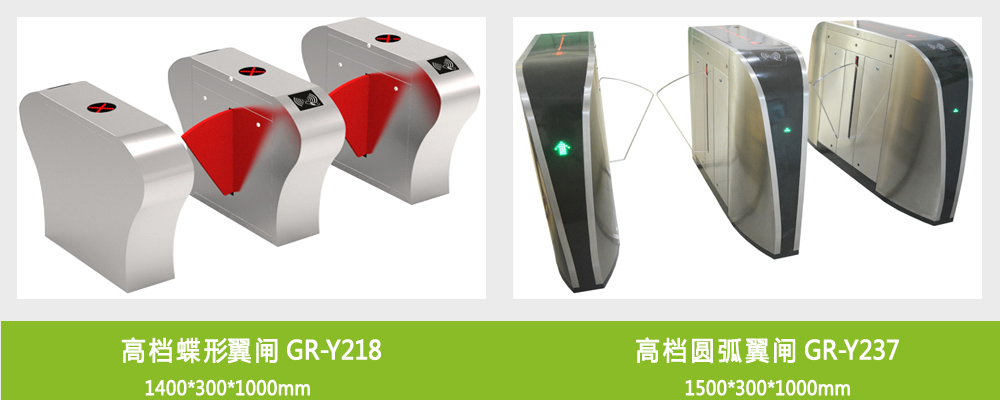

Y20X系列翼闸















主要功能特点





 标准产品功能特点:


     1)具有故障自检和报警提示功能,方便用户维护及使用;
     2) 通过主控板上的内置小按盘,可编程设备的运行状态;
     3) 机械结构、感应双重防夹功能,在伸缩臂复位的过程中遇阻时,自动停止或在默认的时间内电机停止工 作,默认延时后再次复位(直到复位为止),且力度很小(≤2Kg);
     4)声、光报警功能:含非法闯入、尾随报警;
     5)防冲功能,在没有接收到开闸信号时,摆臂自动锁死;
     6)伸缩臂同步功能;
     7) 具有自动复位功能,开闸后,在规定的时间内未通行时,系统将自动取消用户的此次通行的权限,标准 为开启后5秒自动复位;
     8)断电后通道自动敞开,上电自动闭合;
     9) 可与多种读卡设备相挂接,接收继电器开关信号工作;
    10)可单向或双向控制人员进出;
    11)可直接通过管理计算机实现远程控制与管理。



可扩展功能:


     1)计数功能;

     2)机箱加长,伸缩臂材料选择;

     3)计数功能:可增加计数器统计进出人数。



翼闸主要结构和配置




     1)标准机箱 1个
     2)闸板  1个
     3)主控制板 1块
     4)变压器 1个
     5)电机 1个
     6)机芯及传动部分 1套
     7)红外对射 3对,可选增加
     8)报警器(灯) 1个
     9)方向指示板 3块


翼闸技术参数




    1)机箱尺寸: 详见产品类型所标尺寸(MM)(可选机箱加长)

    2)伸缩臂长: 250mm

    3)最大通道宽度:600mm
    4)重量:65Kg/台
    5)机箱材料: 国标(304号)不锈钢,箱盖1.5MM,箱体1.2MM(可选材料加厚)
    6)驱动电机: 直流电机(24V)
    7)输入接口: 开关信号或12V电平信号或脉宽>100ms的12V脉冲信号,驱动电流>10mA
    8)正常使用寿命:500万次
    9)通信接口: RS485标准
    10)LED指示灯:6个
    11)读卡窗: 4个
    12)检修口:4个
    13)通行速度:30-40人/分钟
    14)闸门开、关时间: 1秒
    15)上电后进入通行状态所需时间: 3秒
    16)出现故障后的自动复位时间:10秒
    17)工作环境:
           室内、室外(阴棚)
           温度:-10℃—— 50℃
           相对湿度:≤90%,不凝露

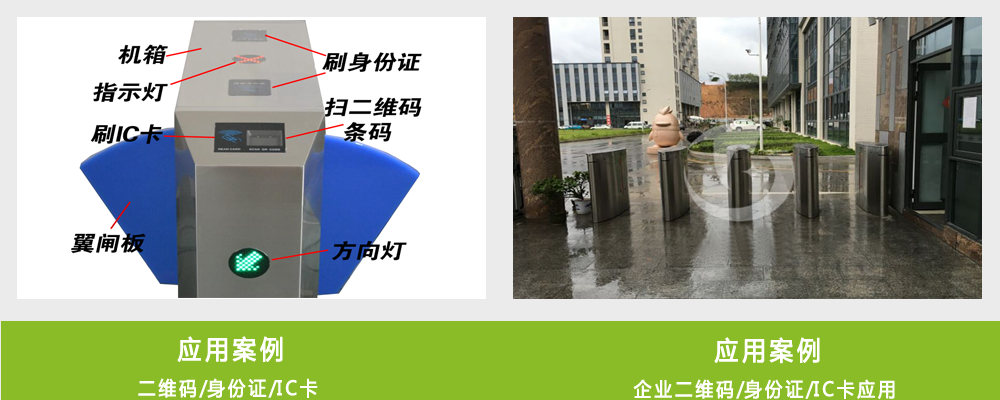

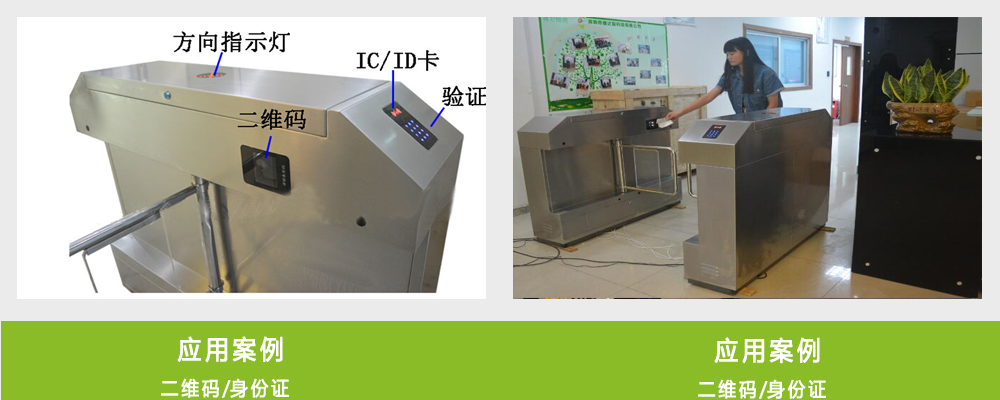

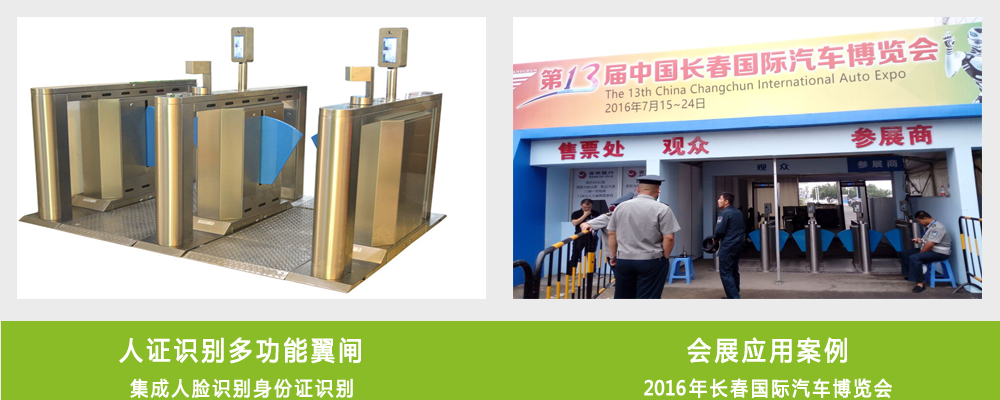

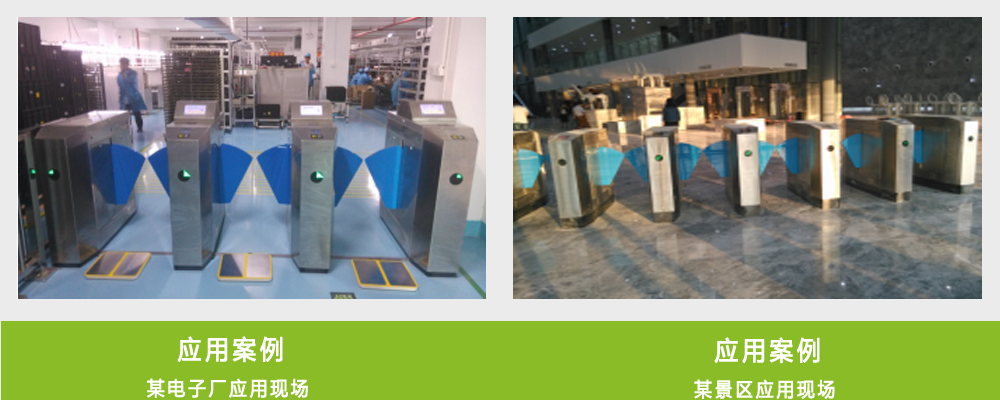

产品应用案例

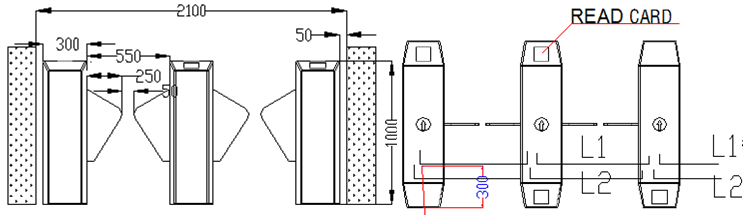

安装尺寸
