设备介绍

     广东依时利科技有限公司 摆闸是人流通道的控制设备，全部采用304不锈钢材质，依据防潮、防尘、防水国际规范设计；箱体在标准化设计基础上，激光下料、开孔，一次成型技术、机械化拉丝工艺，模块化对接，易于装卸维护，互换程度高。用于人员出、入口需要进行控制的地方，如饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。摆闸的使用可以使人流有序的通过通道。

摆闸与IC卡读写器，二维码、一维码，二代身份证阅读器，指纹机，人脸机，摄像头等结合，便构成智能摆闸；智能摆闸与计算机、门禁考勤收费管理软件结合，构成智能摆闸综合管理系统，可以实现门禁、考勤、限流等功能,还有收费功能。

摆闸管理系统是“一卡通”的一部分，设置于小区、厂房、大厦、饭堂等通道处，可以完成员工持卡通行管制、上下班考勤、就餐等各种管理功能。

智能摆闸分为：
      单机芯：用于单通道和多通道；

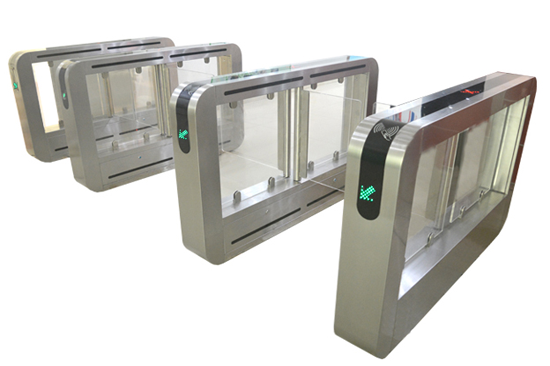

      双机芯：用于多通道，如下图所示：两边机芯为单机芯，中间的为双机芯

摆闸适用场所

◆办公场所：商务大厦、政府机关等；

◆科教单位：院校、研究所、图书馆等；

◆商业服务场所：超市、商场、宾馆、会所、银行等；

◆休闲娱乐场所：公园、景区、游乐场等；

◆运输站点：汽车站、火车站、地铁站、机场等

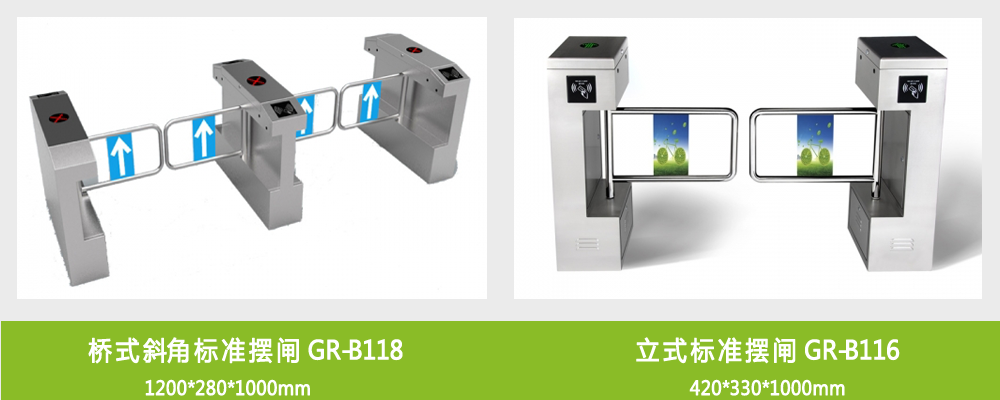

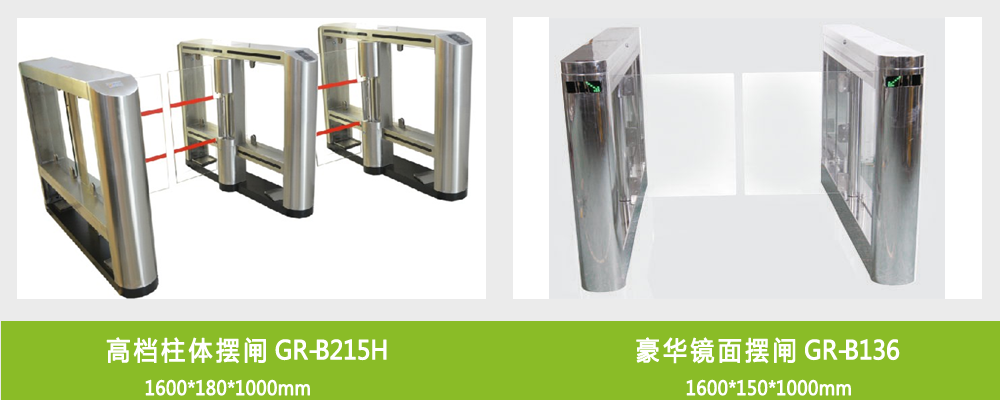

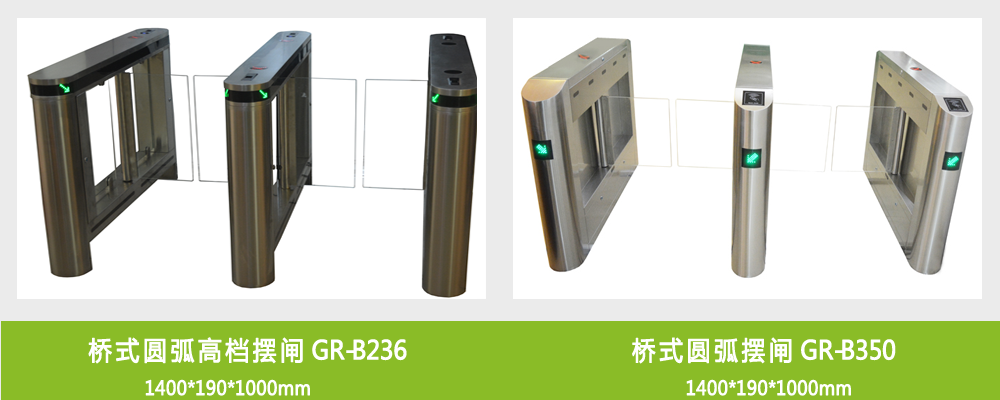

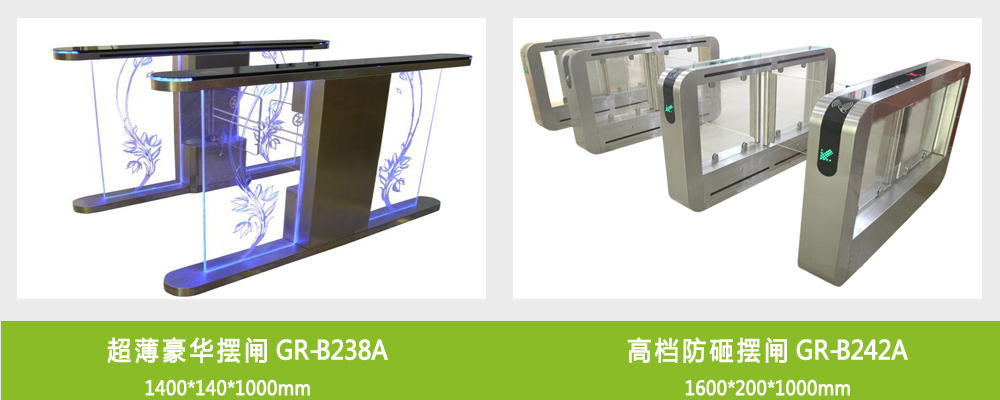

B10X系列摆闸

主要功能特点

 标准产品功能特点：

     1）具有故障自检和报警提示功能，方便用户维护及使用；
     2) 通过主控板上的内置小按盘，可编程设备的运行状态；
     3) 机械结构、感应双重防夹功能，在伸缩臂复位的过程中遇阻时，自动停止或在默认的时间内电机停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；
     4）声、光报警功能：含非法闯入、尾随报警；
     5）防冲功能，在没有接收到开闸信号时，摆臂自动锁死；
     6）伸缩臂同步功能；
     7) 具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后5秒自动复位；
     8）断电后通道自动敞开，上电自动闭合；
     9) 可与多种读卡设备相挂接，接收继电器开关信号工作；
     10）可单向或双向控制人员进出；
     11）可直接通过管理计算机实现远程控制与管理；


可扩展功能：

     1）计数功能；

     2）机箱加长，摆臂材料选择。

摆闸主要结构和配置

     1）标准机箱 1个
     2）摆臂 1个
     3）主控制板 1块
     4）变压器 1个
     5）电机 1个
     6）机芯及传动部分 1套

      7) 报警器（灯） 1个
     8）方向指示板 1块
     9) 读卡窗：2个
     10) 红外对射 2---6对、

备注：防撞摆闸除了上述配置外，需多加一个离合器，一个编码器

摆闸技术参数

    1）机箱尺寸： 详见产品类型所标尺寸（MM）（可选机箱加长）

    2）摆臂长： 600-900mm
    3）通道宽度：600----1900mm
    4）重量：70Kg/台
    5）机箱材料： 国标(304号)不锈钢，箱盖1.5MM，箱体1.2MM（可选材料加厚）
    6）驱动电机： 直流电机（24V）
    7）输入接口： 开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA
    8）正常使用寿命：500万次
    9）通信接口： RS485标准
    10）LED指示灯：1个
    11）读卡窗： 2个
    12）检修口:2个
    13）通行速度：30-40人/分钟
    14）闸门开、关时间： 1秒
    15）上电后进入通行状态所需时间： 3秒
    16）出现故障后的自动复位时间：10秒
    17）工作环境：
           室内、室外（阴棚）
           温度：-10℃—— 50℃
           相对湿度：≤90%，不凝露

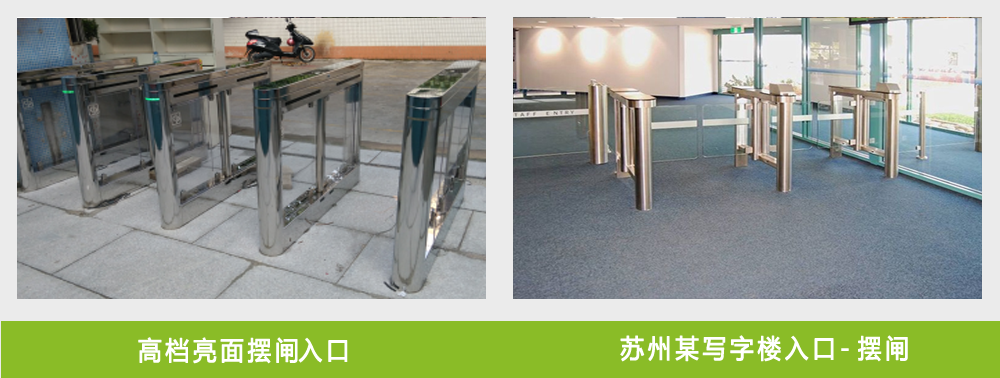

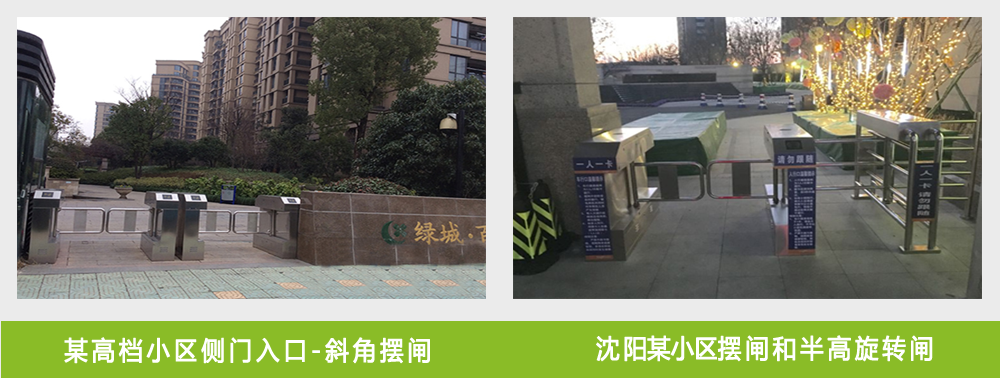

应用案例
